...LEISTUNGSMERKMALE

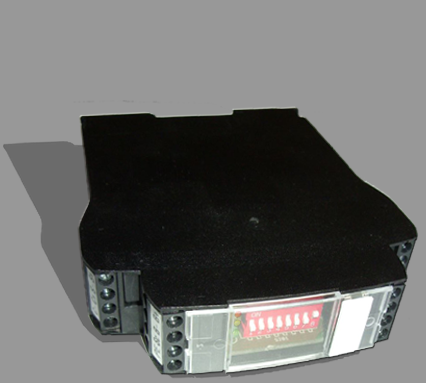

Einkanal--Meßverstärker zum einfachen Einschleifen des Meßsignals eines analogen DMS-Druckaufnehmers in das digitale CAN-Netzwerk der Anlage. Es ist geeignet zum Erweitern Ihrer Anlage oder Reparatur-Austausch. Das Modul MU-CAN ist ohne Änderung für das CANopen-Modul MOD-CAN03 einsetzbar.
Montage auf 35mm Hutschiene. Durch die geringe Breite von 25mm ist das Modul sehr gut für einen platzsparenden Einbau im Schaltschrank geeignet.
LED-Anzeigeelemente standardmäßig zur einfachen Überprüfung und Überwachung der Funktionen bei der Inbetriebnahme und während des Betriebs.
- Anschluß von DMS-Drucksenoren mit einem Ausgangssignal von 1mV/V bis 4mV/V (andere Eingänge auf Anfrage)
- Integrierte Spannungsversorgung für den Drucksensor 8Volt DC, stabilisiert, max. 30mA, kurzschlußfest
- CAN Spezifikationen: HighSpeedCAN, 5V differentiell Protokolle DS301, DS402 und DS404 (mit Einschränkung zugunsten der Kompatibilität mit MOD-CAN03!)
- Busankopplung gemäß ISO 11898
- Nullpunkt- und 80%-Wert des angeschlossenen Sensors über Software einstellbar
- Einstellung der ID, Bautrate und Abschlusswiderstand an der Frontseite des Moduls ohne Ausbau
- standardmäßig auch mit steckbaren Schraubklemmen lieferbar
- Abmessungen Gehäuse (BxHxT): 25x120x120mm (steckbare Schraubklemmen)
